PV 시작하기

이 안내서를 사용하여 K-ECP Persistent Volume (이하. PV) 서비스를 시작 하십시오. PV 서비스를 사용하는 방법을 안내합니다.

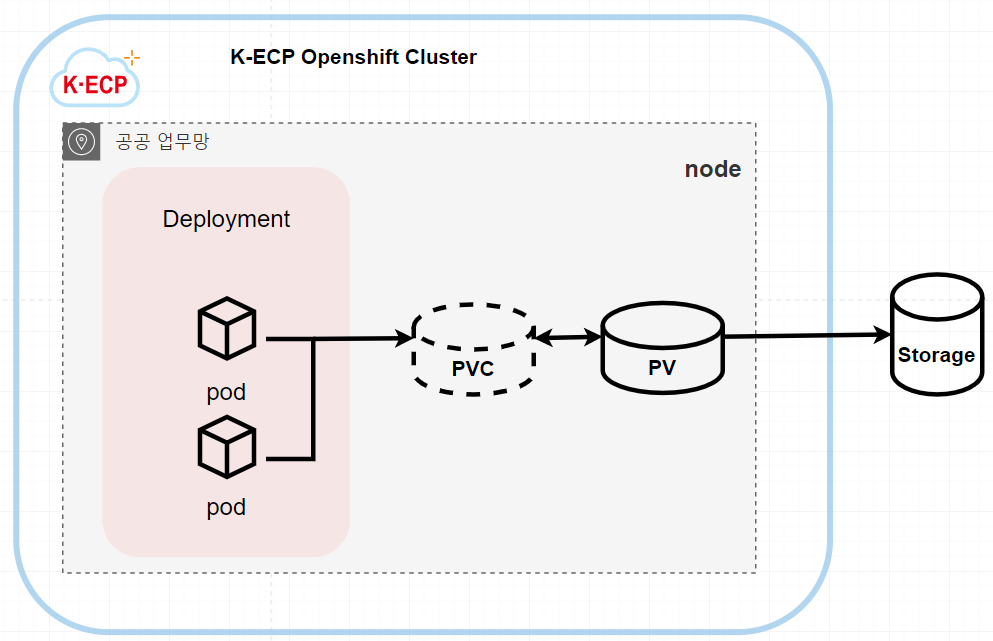

PV는 아래의 그림과 같이 PV와 PVC로 구성되어 Pod에 스토리지를 제공합니다.

관련안내서

목차

개요

전제 조건

1단계: K-ECP PV신청하기

2단계: PVC 확인하기

3단계: PVC를 해당 Pod에 마운트하기

다음단계


개요

K-ECP PV서비스를 사용하기 위해서는 아래와 같은 프로세스로 진행됩니다.

  • KDN 직원이 사용할 경우
sequenceDiagram
  actor 사용자(KDN직원)
  actor KDN부서장
  사용자(KDN직원) -->> KDN부서장: PV 사용신청 승인요청
  Note over 사용자(KDN직원), KDN부서장: PV 사용자가 KDN직원일 경우User Console를 통하여소속 부서장이 결재 진행.
  KDN부서장 -->>+ K-ECP: [결재완료] PV 사용신청
  K-ECP -->>- 사용자(KDN직원): PV 제공
  • 일반 사용자
sequenceDiagram
  actor 사용자(일반)
  사용자(일반) -->>+ K-ECP: PV 사용신청 승인요청
  K-ECP -->>- 사용자(일반): PV 제공

concpet

PV와 PVC는 다음과 같은 생명주기가 있습니다.

  1. Provisioning(프로비저닝): PV를 만드는 단계를 프로비저닝(Provisioning)이라고 합니다.

  2. Binding(바인딩):바인딩(Binding)은 프로비저닝으로 만든 PV를 PVC와 연결하는 단계입니다.

  3. Using(사용): PVC는 파드에 설정되고 파드는 PVC를 볼륨으로 인식해서 사용합니다.

  4. Reclaiming(반환): 사용이 끝난 PVC는 삭제되고 PVC를 사용하던 PV를 초기화(reclaim)하는 과정입니다.

pv


전제 조건


1단계: K-ECP PV신청하기

  1. K-ECP User Console에서 [서비스 신청] 자원 > 스토리지 신청으로 이동

  2. 컨테이너용 파일 스토리지의 돋보기 아이콘:mag: 클릭

  3. 컨테이너용 파일 스토리지 상세 내역 작성

    • 클라우드: Open PaaS 클러스터 선택

    • 프로젝트명: PV를 신청할 프로젝트를 선택

    • 스토리지명: 사용자가 PV를 식별할 수 있는 스토리지명 작성

    • 디스크 크기: 사용자가 원하는 PV의 크기를 설정(최소 10GB, 최대 500GB)

    • 스토리지ID: [중요] 서버에서 마운트 시킬 스토리지ID 작성 (향후 /[Project명]/[스토리지ID]로 파일경로로 사용)

  4. 신청 버튼을 클릭 하여 PV 서비스 신청 (단, KDN 직원일 경우 소속 부서장으로 결재자 지정 후 서비스 신청)


2단계: PVC 확인하기

  1. K-ECP User Console에서 서비스 현황 > 스토리지로 이동

  2. PV 서비스를 신청한 프로젝트의 돋보기 아이콘:mag: 클릭

  3. NAS 필드에서 신청한 스토리지ID와 스토리지명의 PV가 존재하는지 확인

  4. ContainerTerminal 시작하기를 통해 CT서버에 접속 후 OpenShift계정 로그인

  5. PVC 상태 확인

oc get pvc
  • STATUS 가 BOUND 상태임을 확인(본 가이드에서는 PV명을 edupv1으로 설정, PVC명은 edupv1-claim으로 자동 설정됩니다.)
NAME            STATUS   VOLUME    CAPACITY   ACCESS MODES   STORAGECLASS   AGE
edupv1-claim    Bound    edupv1    10Gi       RWX                           17d

3단계: PVC를 해당 Pod에 마운트하기

  1. 할당 받은 PVC를 Pod에 마운트(deployment파일 수정)

:warning:주의사항: CT 활용하기#1를 통하여 생성한 Pod의 경우 deployment파일을 수정해야하고, Container 시작하기를 통하여 S2I방식으로 생성한 Pod의 경우 deploymentconfig파일을 수정해야 합니다.

  • deployment(deploymentconfig)파일 확인
oc get deployment(deploymentconfig)
NAME      READY   UP-TO-DATE   AVAILABLE   AGE
test      1/1     1            1           6d7h
  • deployment(deploymentconfig)파일 수정(본 가이드에서는 test pod에 PVC 할당)
oc edit deployment(deploymentconfig)/test
  • volumes: 내용 추가(spec의 하위), volumeMounts: 내용 추가(containers의 하위)

:bulb:안내: 한번에 모두 수정하지 않고, volumes를 먼저 입력 후 저장한 다음 진행해야합니다.

apiVersion: apps/v1
kind: Deployment(Deploymentconfig)
metadata:
annotations:
  deployment.kubernetes.io/revision: "2"
...(중략)
  spec:
    volumes:
    - name: edupv1-claim
      persistentVolumeClaim:
        claimName: edupv1-claim
    containers:
      volumeMounts:
      - mountPath: /data
        name: edupv1-claim
    - image: image-registry.openshift-image-registry.svc:5000/edu-ssg-test/new_proposal@sha256:46712c7cd5e619403c17b6
803ecd81ab54c9bd1dc4644329a728d22c2d727d05
      imagePullPolicy: IfNotPresent
  ...(중략)
  1. Pod에 마운트상태 확인
    • 해당 Pod 접속(test)
oc get pod
NAME                       READY   STATUS      RESTARTS   AGE
test-6f894bc98-g5fx5       1/1     Running     0          3m45s
  • 위에서 확인한 NAME으로 접속
oc rsh test-6f894bc98-g5fx5
sh-4.2#
  • Pod에서 마운트 확인
df -h
Filesystem                          Size  Used Avail Use% Mounted on
overlay                             446G   47G  400G  11% /
tmpfs                                64M     0   64M   0% /dev
tmpfs                               504G     0  504G   0% /sys/fs/cgroup
shm                                  64M     0   64M   0% /dev/shm
tmpfs                               504G   69M  504G   1% /run/secrets
[PV_IP]:/EDU-SSG-TEST/edupv1         10G  334M  9.7G   4% /data
/dev/sda4                           446G   47G  400G  11% /etc/hosts
tmpfs                               2.0G   20K  2.0G   1% /run/secrets/kubernetes.io/serviceaccount
tmpfs                               504G     0  504G   0% /proc/acpi
tmpfs                               504G     0  504G   0% /proc/scsi
tmpfs                               504G     0  504G   0% /sys/firmware

다음단계

  • CT_use2를 통하여 DB컨테이너를 생성할 수 있습니다.
